產品概述

NAS G系列交流伺服驅動系統是星辰科技為伺服節能型注塑機專門開發的的高性能交流伺服系統，該系列產品具有響應快速、控制精確等特點，能夠完美地實現伺服系統對注塑機油泵的控制。

產品參數

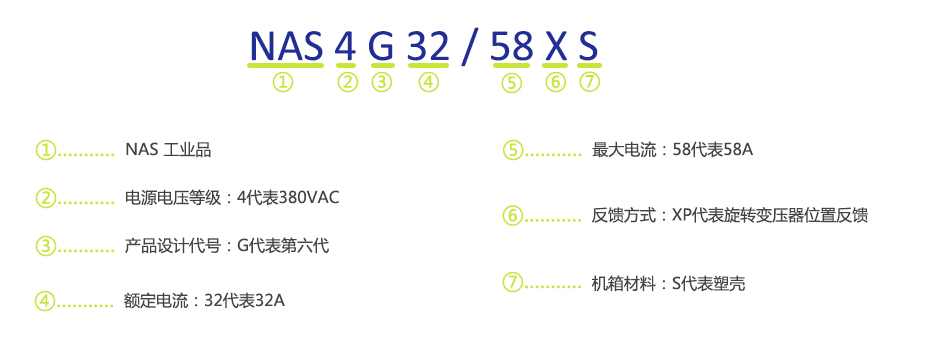

1.命名規則

2.產品技術規范

特色功能*	最高頻率	400Hz
	控制模式	壓力閉環，速度閉環，電流閉環
	控制方式	閉環矢量控制（閉環FOC控制）；異步電機轉子磁場定向的矢量控制
	速度、位置檢測方式	X:旋轉變壓器（Resolver）
	驅動頻率	4-12kHz（驅動器可根據負載特性，自動改變驅動頻率，使PWM控制自動優化）
	過載能力	1.5倍額定電流60秒，1.8倍額定電流10秒
	調速比	≥10000:1
	調速線性誤差	≤0.1%
	靜差率	≤0.1% 額定轉速下
	速度響應時間	30ms，帶電機滿載從零速到最高轉速（實際響應時間還會受到負載慣量影響）
	壓力波動	±0.2bar
	很小的壓力超調	通過簡單參數設置，可以有效的控制壓力超調
	模擬給定非線性校準	模擬給定多段非線性校準
	電機扭矩實時估測	實時顯示電機扭矩估測值，單位：N·m
	電能表功能	統計伺服系統消耗的電能，精度±1%，單位：kW·h
	容許電源電壓范圍	標準型320~460VAC，CANbus寬電壓型320~480VAC
	堵轉保護	當電機發生堵轉時，驅動器1秒內迅速保護，避免產品損壞
	泄放電阻保護功能	通過設置泄放電阻參數，能夠保護泄放電阻安全，避免泄放電阻過熱危險
	壓力傳感器異常保護	外部壓力傳感器信號異常（斷線）時，避免壓力過大損壞油路
	程序固件升級器	最新技術及功能更新，支持程序的現場在線升級功能
	電機參數自學習	通過自整定電機基本參數，獲得最佳的控制性能
	閉環自動弱磁控制	確保電機高速時最大轉矩輸出，達到最佳控制性能
	電網電壓自適應	當電網發生變化時，自動保持輸出電壓穩定
端口	開關量輸入	6路光電隔離輸入
	開關量輸出	3路光電隔離可編程輸出，1路繼電器可編程輸出
	模擬量輸入	3路，范圍：-10～+10VDC
	模擬量輸出	4路，+13VDC壓力傳感器電源（100mA）；+24V外部I/O控制電源（100mA）；兩路模擬量監測輸出：-10～+10VDC（10mA）
通訊	CANopen/CAN通訊	波特率可選，最高1MHz，出廠默認500kHz，可選擇的波特率為：250kHz，500kHz，1MHz 標準型伺服僅含CAN通訊用于多泵合流； CANbus寬電壓型（P32型）含CANopen總線用于與電腦通訊
通訊	485通訊	波特率可選，最高115200Hz，可選擇，出廠默認19200Hz，可選擇的波特率為：115200，57600，38400，19200，14400，9600，4800，2400，1200bps
保護功能	電機過熱保護	溫度傳感器保護（KTY84-130）和熱敏開關保護（選配，默認無）
	過電流保護	電流瞬時值達到250%額定電流時實施保護，保證功率器件安全
	泄放保護	母線保護啟動能量泄放，標準型700VDC，CANbus寬電壓型780V
	過電壓保護	母線保護關閉系統運行，標準型750VDC，CANbus寬電壓型800V
	欠電壓保護	母線350VDC保護，關閉系統運行
	過熱保護	IGBT溫度保護，內置傳感器時95℃保護；外置傳感器時80℃保護
	過載保護	1.5倍額定電流60秒，1.8倍額定電流10秒
	輸入缺相保護	電源輸入缺相保護
	旋變反饋異常保護	電機的旋轉變壓器反饋信號異常（含斷線）時，輸出保護
環境	防護等級	IP20
	高原條件	海拔1000m以下（1000m以上，請降額使用），室內（無腐蝕性氣體、金屬粉塵）
	耐振動/耐沖擊	<20Hz:9.8m/s²(1g)、20～50Hz:5.88m/s²(小于0.6g)
	工作溫度	-10℃～+40℃ （環境溫度在40～50℃，請降額使用）
	存儲溫度	-20℃～+60℃
	工作/存儲相對濕度	90%RH以下不結露

3.產品參數

驅動器型號	額定電流	最大電流	重量（kg）	推薦配套電機型號
NAS4E13/23XS	13	23	4	140-4G18/20-54XNGY-S
NAS4E17/31XS	17	31	4	140-4G24/20-75XNGY-S
NAS4G25/45XS	25	45	6	190-4G60/17-140XNGY
NAS4G32/58XS	32	58	6	190-4G75/17-160XNGY
NAS4G37/67XS	37	67	15	190-4G88/17-200XNGY
NAS4G45/81X	45	81	15	190-4G115/17-240XNGY
NAS4G60/108X	60	108	20	190-4G140/17-320XNGY
NAS4G75/135X	75	135	20	190-4G185/15-400XNGY
NAS4G90/162X	90	162	20	190-4G220/15-500XNGY
NAS4G110/198X	110	198	34	260-4G360/15-800XNGY
NAS4G150/270X	150	270	34	260-4G480/15-1000XNGY
NAS4G180/270X	180	270	34	260-4G570/15-1200XNGY
NAS4G210/480X	210	480	40	260-4G550/20-1200XNGY

產品尺寸

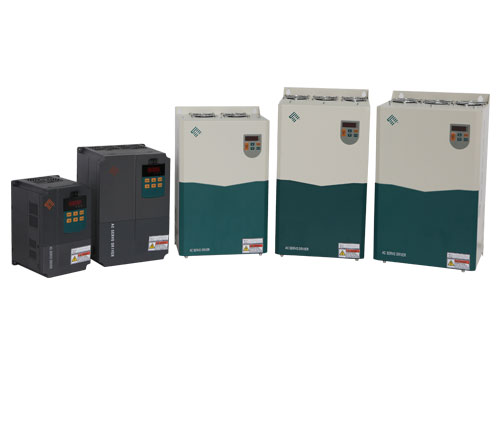

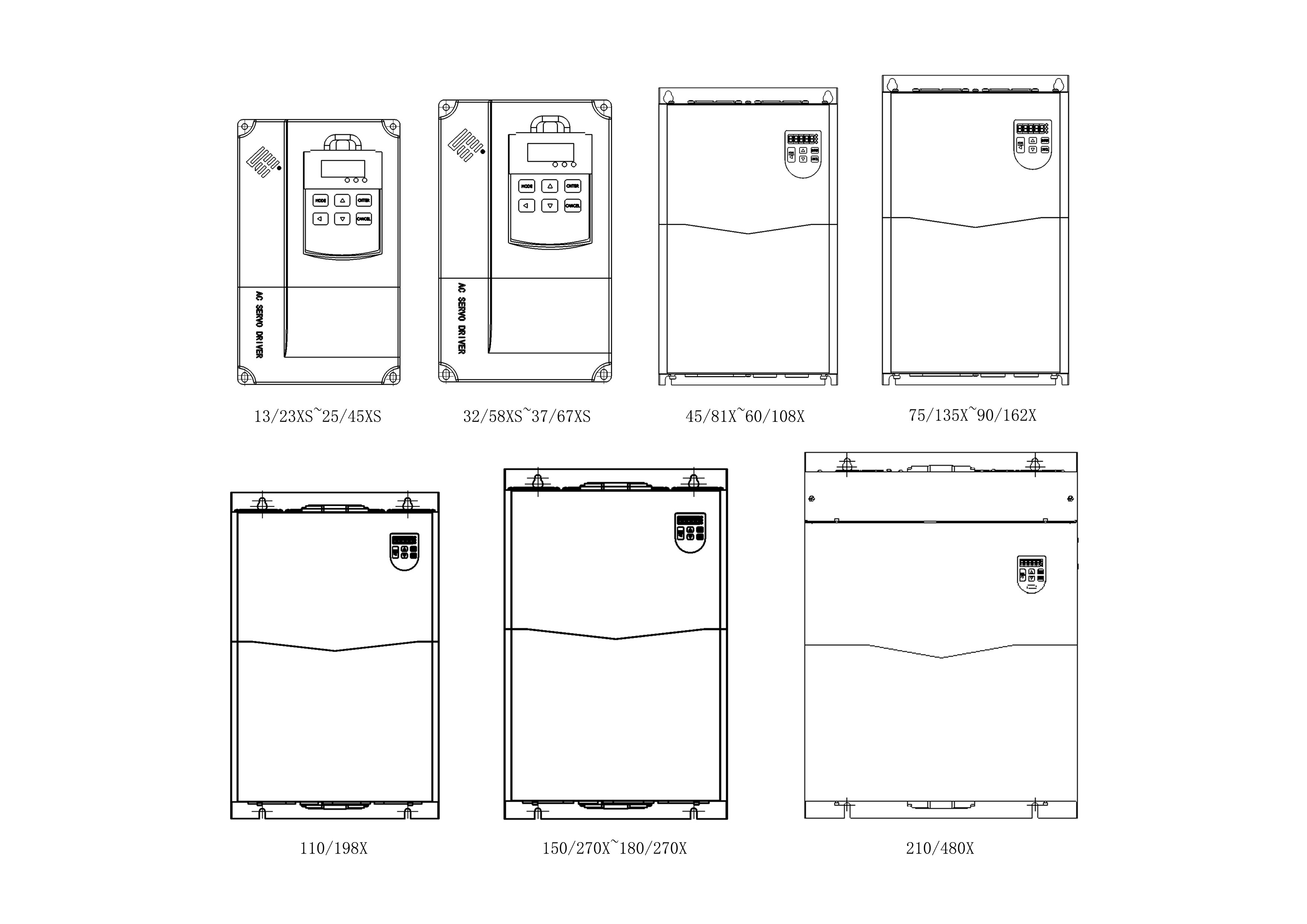

NAS G系列交流伺服驅動器結構由小到大分幾類，外形如下:

NAS G系列驅動器外形尺寸及安裝尺寸示意圖：

NAS G系列塑殼驅動器安裝尺寸（mm）：

產品型號	A	B	C	D	E	F	G	H	J	K	L	M	N
NAS4E13/23XS	232	137	150	245	179	36	24	36	10.5	5.5	10.5	55	137
NAS4E17/31XS
NAS4G25/45XS
NAS4G32/58XS	306.5	204	217	320	196	33.5	36.5	33.5	13.5	6	12	100	201

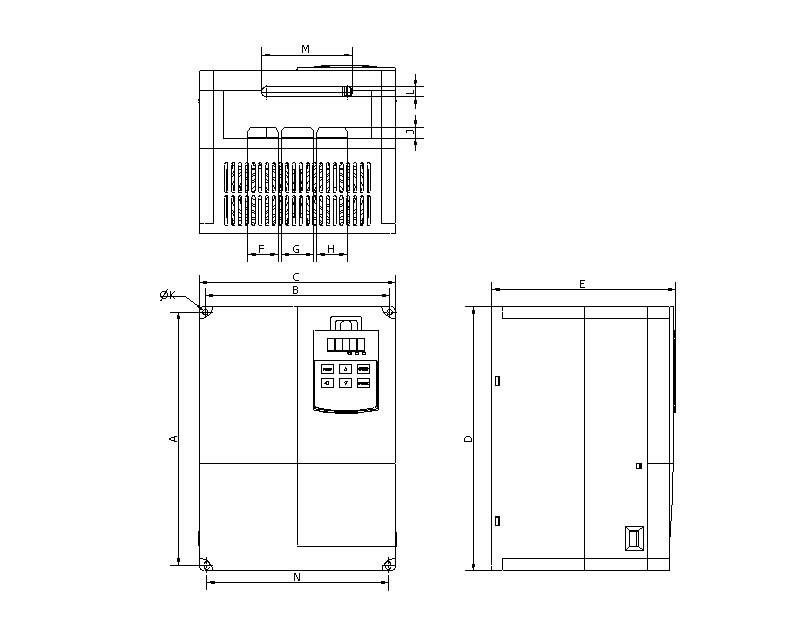

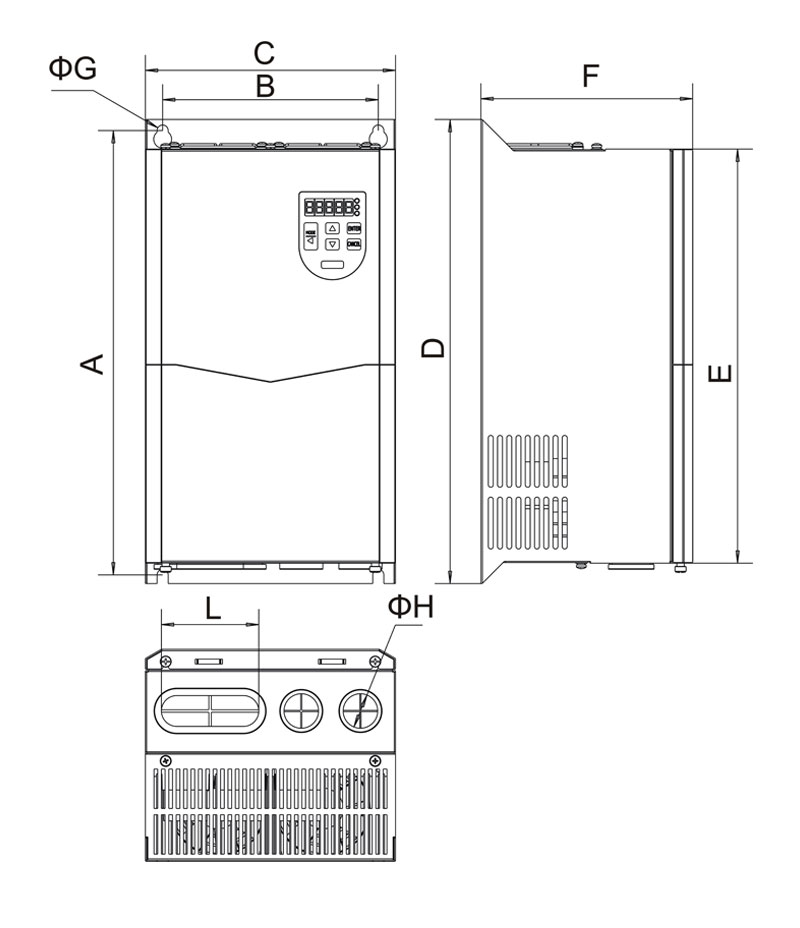

NAS G系列驅動器外形尺寸及安裝尺寸示意圖：

NAS G系列驅動器安裝尺寸（mm）：

產品型號	A	B	C	D	E	F	G	H	L
NAS4G45/81X	427	239	268	445	405.5	198	9	28	79
NAS4G60/108X
NAS4G75/135X	485	239	268	505	458.5	233	9	28	79
NAS4G90/162X
NAS4G110/198X	485	239	293	505	458.5	248	9	28	79
NAS4G150/270X	600	280	400	630	560	260	11	28	79
NAS4G180/270X
NAS4G210/480X	660	360	522	700	631.5	249	11	/	/
